拉彎加工中彎圓的加工方法的各自特點

• 2022-03-17
• 拉彎加工廠家

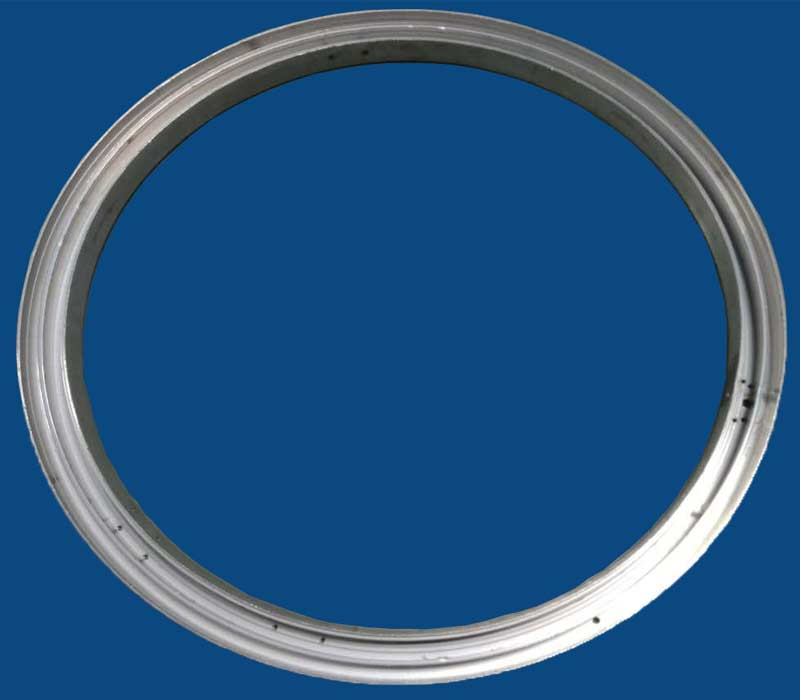

在拉彎加工中，把型材拉彎的項目也有很多，下面就彎圓拉彎加工中的彎圓方法進行一下介紹，希望對大家有所幫助。

1、先做拉伸然后彎曲再拉伸，首先對型材截面的形心施加軸向預拉力，使橫截面上的應力達到屈服極限;而后在預拉力不變的條件下施加彎矩使型材貼模;最后補加軸向拉力，總拉力的數值以使型材最小半徑截面上的內層材料達到拉伸屈服極限為宜。預拉力的作用在于消除供應狀態(tài)的初始扭曲變形以及防止彎曲過程中型材腹板的邊緣失穩(wěn)起皺。足夠的總拉力保證了回彈量顯著減小并減少或消除殘余應力。

優(yōu)點：回彈量較小，能消除初始扭曲;防止腹板失穩(wěn)起皺;殘余應力小或不存在。

缺點：有外摩擦的影響。 適用范圍：除彎角特別大以外的一切型材。

2、先拉伸后彎曲，首先對型材截面的形心施加軸向拉力，而后在拉力不變的條件下施加彎矩使之貼模。軸向拉力的數值以彎曲后型材內部截面上最小的應力達到拉伸屈服極限為宜。

優(yōu)點：無摩擦的影響，能消除初始扭曲;能防止腹板失穩(wěn)起皺。

缺點：回彈量較大，有殘余應力存在。 適用范圍：彎角很大的型材(彎角>90～180度)。

3、先彎曲后拉伸，首先對型材施加彎矩使之貼模;而后施加軸向拉力。軸向拉力的數值以使型材內部截面上最小的應力達到拉伸屈服極限為宜。

優(yōu)點：回彈量較小，殘余應力小或不存在。

缺點：有外摩擦的影響，不能消除初始扭曲;腹板可能失穩(wěn)起皺。

4、二次拉彎，第一次拉彎仍采用上述的先拉伸后彎曲再拉伸的方法。由于第一次拉彎后型材已基本成形，但仍有一定的回彈量，所以第二次拉彎時彎曲變形很小，剖面上最外層與最內層材料的應力差很小，卸載后回彈量顯著減少。
